Kaçak Akım Rölesi Neden Atar? Sigortadan Farkı Ne?

Panoda bir şey attı, ev karardı. Kapağı açtınız — içeride sıra sıra anahtar var, biri aşağı düşmüş. Peki hangisi? Sigorta mı, kaçak akım rölesi mi? İkisi aynı panoda yan yana durur, ikisi de aşağı düşer, ama attıklarında anlattıkları şey tamamen farklıdır.

Bu yazıda kaçak akım rölesinin ne yaptığını, sigortadan neden farklı olduğunu ve en sık sorulan soruyu — neden attığını — sırayla açıklıyoruz.

Kaçak akım rölesi nedir, ne işe yarar?

Kaçak akım rölesi (teknik adıyla RCD ya da RCCB), elektrik tesisatında kaçağı algılayan bir koruma cihazıdır.

Çalışma mantığı basittir: normal bir devrede faz üzerinden giren akım, nötr üzerinden aynı miktarda geri döner. Giren 5 amper ise, dönen de 5 amper olmalıdır. Röle bu iki değeri sürekli karşılaştırır.

Eğer geri dönen akım daha azsa, aradaki fark bir yerden kaçıyor demektir. Nereye? Genellikle üç yere: toprağa, cihazın metal gövdesine, ya da o gövdeye dokunan insana.

Röle bu farkı algıladığı anda devreyi keser. Standart konut tipi rölelerde eşik değeri 30 miliamperdir ve kesme süresi 30 milisaniyenin altındadır. Bu rakamlar rastgele seçilmemiştir: 30 mA, insan kalbinde fibrilasyon başlatan akımın altındaki sınırdır.

Yani kaçak akım rölesinin işi tek cümleyle şudur: insanı korumak.

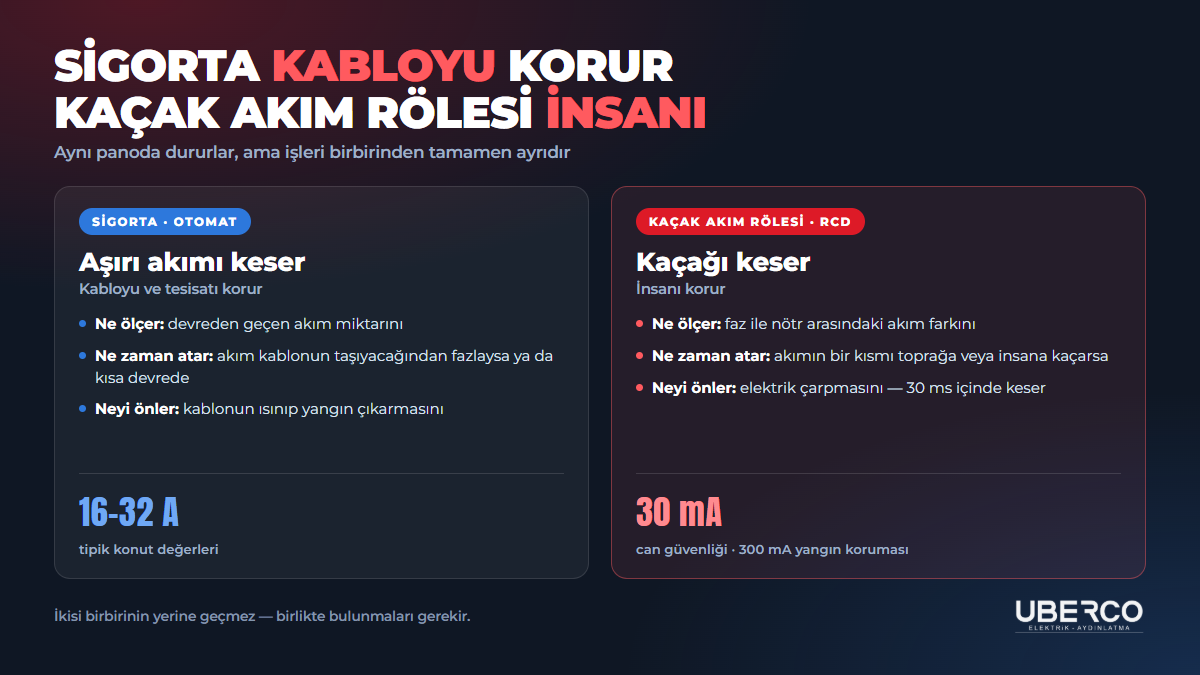

Sigortadan farkı ne?

Bu ikisi sürekli karıştırılır. Aynı panoda dururlar, benzer görünürler, ama işleri birbirinden tamamen ayrıdır.

Kısacası: sigorta kablonun yanmasını engeller, kaçak akım rölesi insanın çarpılmasını engeller. İkisi birbirinin yerine geçmez, birlikte bulunmaları gerekir.

"Kaçak akım rölesi cihazları korur mu?"

Hayır. Bu yaygın bir yanlış anlamadır.

Kaçak akım rölesi buzdolabınızı, klimanızı ya da televizyonunuzu gerilim dalgalanmasından korumaz. Şebeke voltajı 180 volta düştüğünde ya da 260 volta çıktığında röle bunu görmez — çünkü ortada kaçak yoktur, sadece gerilim değişmiştir.

Cihazları gerilim dalgalanmasından korumak için ayrı bir cihaz gerekir: voltaj ve akım koruyucu. Konutlarda Cata CT-9199 gibi bir voltaj akım koruyucu, trifaze tesislerde Galaxy D380 bu işi yapar. Bu ayrı bir koruma katmanıdır ve röleyle birlikte çalışır — biri diğerinin yerine geçmez.

Kaçak akım rölesi neden atar?

En çok sorulan soru bu. Cevabı tek değil — ama sebepler sayılıdır.

1. Gerçek bir kaçak var

En yaygın sebep budur ve röle görevini yapıyordur. Bir cihazın yalıtımı bozulmuş, kablonun bir yeri ezilmiş, ya da su bir bağlantı noktasına ulaşmıştır. Röle kaçağı görüp kesmiştir.

Bu durumda röle "arızalı" değildir. Tam tersine, o an sizi korumuştur.

2. Nem ve rutubet

Banyo, mutfak, bodrum ve dış mekân hatlarında en sık görülen sebep. Yağmurdan sonra atmaya başlayan bir röle, neredeyse her zaman nemi işaret eder.

Dış mekân prizleri, bahçe aydınlatması ve klima dış üniteleri bu açıdan ilk bakılacak yerlerdir.

3. Kümülatif kaçak — "hiçbir cihaz bozuk değil ama atıyor"

Her elektronik cihaz çok küçük miktarda kaçak akım üretir. Bilgisayar, televizyon, LED sürücü, invertör, şarj adaptörü... Tek başına hiçbiri sorun değildir; ama aynı röleye bağlı cihaz sayısı arttıkça bu küçük kaçaklar toplanır.

Toplam 30 mA'e yaklaştığında röle sınırda çalışmaya başlar. Bir cihaz daha devreye girdiğinde atar. Bu durumda çözüm cihaz değiştirmek değil, hattı bölmektir — tesisatı birden fazla röleye ayırmak. Bunun için ek kaçak akım rölesi ve pano malzemesi gerekir.

4. Nötr ile toprak teması

Tesisatın bir noktasında nötr iletkeni toprak iletkenine değiyorsa röle sürekli atar. Genellikle hatalı bir buat bağlantısında ya da priz arkasında olur.

Bu, elektrikçi işidir ve bulunmadan çözülmez. Onarımda çoğu zaman izolasyon malzemesi ve doğru kesitte kablo gerekir.

5. Şebeke darbesi veya yıldırım

Yakına düşen yıldırım ya da şebekedeki ani darbe, röleyi tetikleyebilir. Tek seferlik bir atma ve sonrasında normal çalışma bunu düşündürür.

6. Rölenin kendisi arızalanmış

Kaçak akım röleleri mekanik parçalar içerir ve ömürleri sınırsız değildir. Yıllar içinde hassasiyeti bozulabilir, gereksiz yere atmaya başlayabilir.

"Ara sıra atıyor" — ne anlama gelir?

Aralıklı atma, en zor teşhis edilen durumdur çünkü olay anında panoda kimse olmaz. Ama örüntüye bakınca çoğu zaman ipucu çıkar:

• • Yağmurdan sonra atıyorsa → dış mekân hattında nem var
• • Belirli bir cihaz çalışınca atıyorsa → o cihazın yalıtımı bozuk
• • Gece atıyorsa → termosifon, şofben ya da zaman ayarlı bir cihaz devreye giriyor
• • Sabah kalabalıkta atıyorsa → kümülatif kaçak, hat aşırı yüklü
• • Hiçbir örüntü yoksa → rölenin kendi hassasiyeti bozulmuş olabilir

Teşhisin en pratik yolu şudur: tüm sigortaları kapatın, röleyi devreye alın, sonra sigortaları teker teker devreye alın. Röle hangi sigortada atıyorsa, kaçak o hatta demektir.

"Hemen değil, belirli aralıklarla atıyor"

Bu, aralıklı atmanın en çok bilgi veren türüdür. Düzenli bir aralık varsa, zaman ayarlı ya da termostatla çalışan bir cihaz devreye giriyor demektir.

En sık suçlular:

• • Termosifon / şofben — termostat suyu ısıtmak için devreye girdiğinde. Rezistansın yalıtımı zayıflamışsa her ısıtma çevriminde kaçak oluşur.
• • Buzdolabı defrost rezistansı — günde birkaç kez, birkaç dakikalığına çalışır. Eski buzdolaplarında bu rezistans en sık kaçak kaynağıdır.
• • Otomatik sulama sistemi — programlandığı saatte
• • Klima kompresörü — devreye girme anındaki akım darbesinde
• • Kombi ve sirkülasyon pompası — çalışma periyodunda

Örüntüyü yakalamanın yolu: röle attığında saati not edin. Üç dört kayıttan sonra hangi cihazın o saatlerde çalıştığı ortaya çıkar. Termosifonu olan evlerde çoğu zaman cevap odur.

"Atıyor ama sigorta atmıyor" — normal mi?

Evet, tamamen normal. Hatta beklenen durum budur.

Kaçak akım rölesinin attığı ama sigortanın atmadığı bir olayda, devreden geçen akım miktarı normaldir — yani kablo zorlanmamıştır, sigortanın atması için bir sebep yoktur. Ama akımın bir kısmı kaçmaktadır ve röle bunu görmüştür.

Bu, iki cihazın farklı şeyleri ölçtüğünün en net kanıtıdır.

"Röleyi açıyorum, hemen tekrar atıyor"

Röle devreye alındığı anda tekrar düşüyorsa, kaçak hâlâ devrede demektir. Zorlamayın.

Sırayla:

1. Röleye bağlı tüm sigortaları indirin
2. Röleyi devreye alın — devreye giriyorsa sorun hatlardan birinde
3. Sigortaları teker teker devreye alın
4. Röle hangisinde atıyorsa, o hattaki cihazları tek tek çıkarın

Röle, sigortaların hepsi kapalıyken bile devreye girmiyorsa, ya rölenin kendisi arızalıdır ya da nötr-toprak teması vardır. Bu noktada elektrikçi çağırmak gerekir.

Yapılmaması gereken: röleyi devre dışı bırakmak, köprülemek ya da sökmek. Bu, evdeki tek can güvenliği katmanını devreden çıkarmak demektir.

Hangi değer: 30 mA mı, 300 mA mı?

Bu ikisi farklı işler için üretilir ve karıştırılmaları tehlikelidir.

• • 30 mA — can güvenliği içindir. Konut ve işyeri prizlerinde, banyo ve mutfak hatlarında aranan değerdir.
• • 300 mA — yangın koruması içindir. Ana giriş panolarında, büyük tesislerde kullanılır. İnsan koruması için yeterli değildir.

Panonuzda sadece 300 mA'lik bir röle varsa, can güvenliği açısından koruma yok sayılır. Bina girişinde 300 mA, daire içinde 30 mA yaygın ve doğru kurulumdur.

AC tipi, A tipi, B tipi ne demek?

Röleler algıladıkları akım türüne göre sınıflandırılır:

• • AC tipi — yalnızca alternatif akım kaçağını görür. Eski tesisatlarda yaygındır, bugünün cihazları için yetersiz kalır.
• • A tipi — alternatif akıma ek olarak darbeli doğru akımı da görür. Çamaşır makinesi, bulaşık makinesi, LED sürücü, invertörlü klima gibi elektronik kartlı cihazların bulunduğu her yerde A tipi tercih edilmelidir.
• • B tipi — doğru akım kaçağını da algılar. Fotovoltaik sistemler ve elektrikli araç şarj istasyonları için gereklidir.

Bugün bir konutta kullanılacak röle pratikte A tipi, 30 mA olmalıdır.

Kısaltmalar ne anlama geliyor?

Katalogda ve cihazın üzerinde karşınıza çıkan kısaltmalar İngilizce terimlerin baş harfleridir. Anlamlarını bilmek, doğru ürünü seçmenin yarısıdır.

Pratikte akılda kalması gereken iki tanesi var: RCCB ayrı sigorta ister, RCBO istemez.

Kaçak akım rölesi ana sigortadan önce mi, sonra mı bağlanır?

Sonra. Bu, sık yapılan bir bağlantı hatasıdır ve sebebi teknik olarak nettir.

Standart kaçak akım rölesinin (RCCB) kendi aşırı akım koruması yoktur. Sadece kaçağı görür; kısa devre olduğunda içinden geçen yüksek akıma dayanacak yapıda değildir. Bu yüzden üst tarafında mutlaka bir aşırı akım koruması bulunmalıdır — ana kesici ya da sigorta röleyi korur.

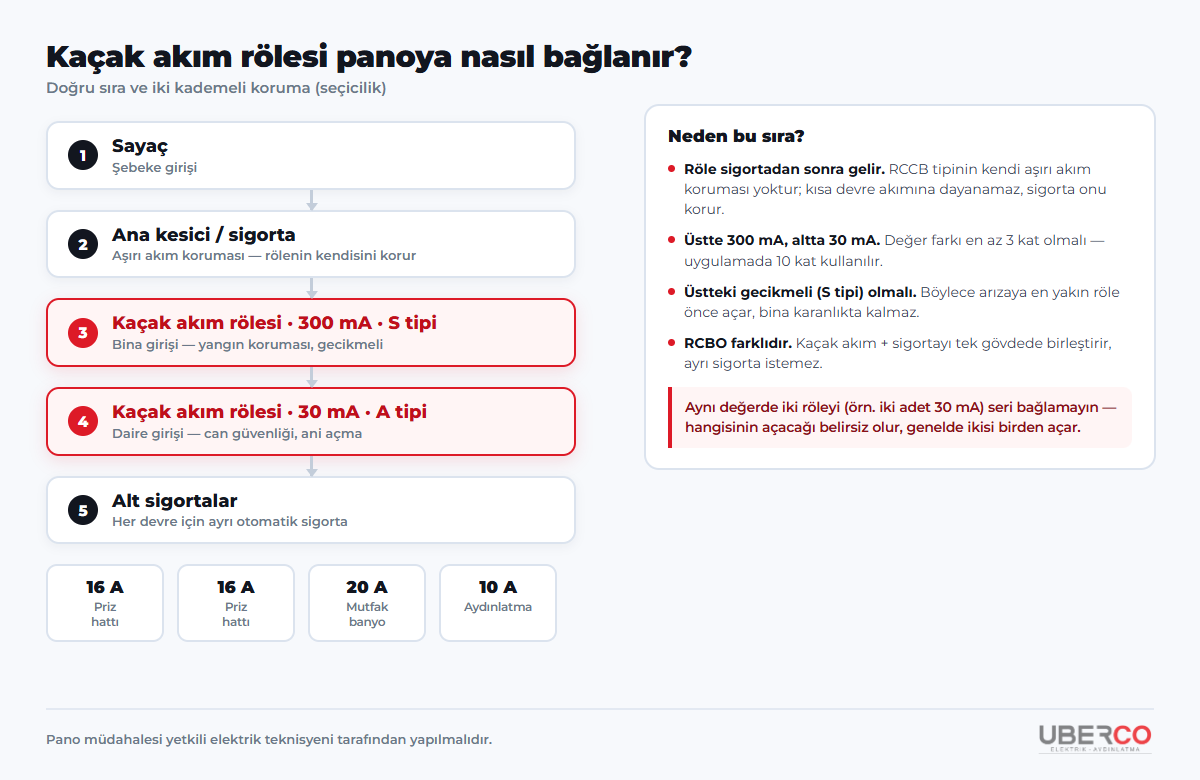

Doğru sıralama şudur:

Sayaç  →  Ana kesici / sigorta  →  Kaçak akım rölesi  →  Alt sigortalar  →  Devreler

Yani röle, ana sigortadan sonra, alt sigortalardan önce gelir.

Tek istisna RCBO dediğimiz kombine cihazlardır: bunlar kaçak akım korumasıyla otomatik sigortayı tek gövdede birleştirir, kendi aşırı akım korumaları vardır. Devre başına ayrı ayrı kullanılırlar.

Kaçak akım rölesi ters bağlanırsa ne olur?

Burada birbirine karıştırılan iki ayrı durum var. İkisinin sonucu da farklıdır.

1. Giriş ile çıkışın ters bağlanması (üst-alt)

Rölenin üzerinde besleme ve yük tarafı bellidir — genellikle LINE (giriş, üst) ve LOAD (çıkış, alt) yazar ya da bir ok işareti bulunur.

Modern rölelerin çoğu çift yönlüdür (bi-directional); ters bağlansa da algılama yapar. Ama hepsi değil. Özellikle elektronik devreli bazı A ve B tipi röleler tek yönlü çalışır.

Tek yönlü bir röle ters bağlanırsa ortaya en tehlikeli tablo çıkar:

Test butonu çalışır, cihaz açar — ama gerçek bir kaçakta açmayabilir.

Yani koruma yokken var sanırsınız. Bu yüzden kutunun üzerindeki etiket okunmalı; "çift yönlü / bi-directional" ibaresi yoksa yön dikkate alınmalıdır.

2. Faz ile nötrün ters bağlanması

Röle bu durumda da çalışmaya devam eder — çünkü ölçtüğü şey akımın yönü değil, faz ile nötr arasındaki farktır.

Ama tesisatın güvenliği bozulur. Duvar anahtarı artık fazı değil nötrü keser. Sonucu şudur: anahtarı kapatıp ampul değiştirirken duy hâlâ faz altındadır. Röle bunu sorun olarak görmez, siz çarpılana kadar hiçbir şey olmaz.

Bir de çapraz bağlantı durumu vardır: fazın üstten girip nötrün alttan verilmesi gibi. Bu, doğrudan kısa devreye yol açar ve hem röleye hem tesisata zarar verir.

Kural basit: bağlantıdan sonra test butonuna basılır. Ama test butonunun açması tek başına "doğru bağlandı" anlamına gelmez — yön etiketine de bakılmalıdır.

Tek faz mı, üç faz mı? Hangi röle gerekir?

Bu, aboneliğinizin türüne göre belirlenir; tercih meselesi değildir.

Ayrıca 3 kutuplu (3P) modeller vardır — nötr kullanmayan, yalnızca üç fazla beslenen motor devreleri içindir. Konutta işiniz olmaz.

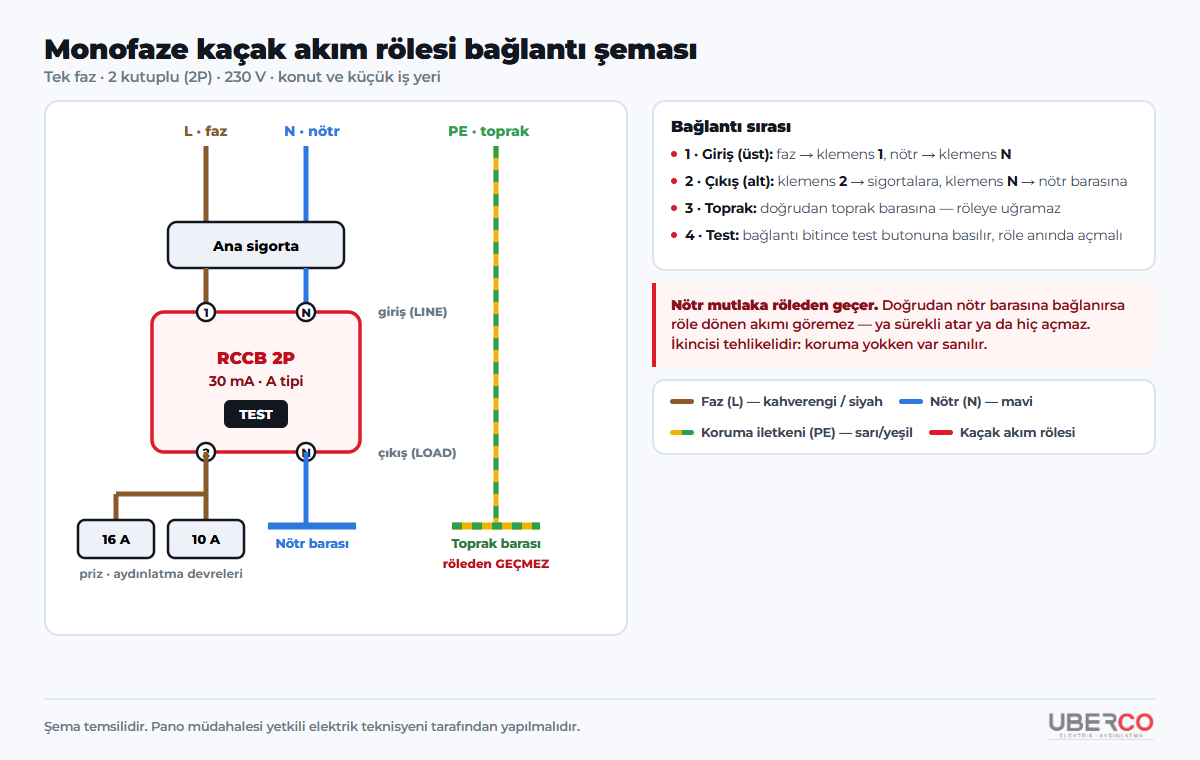

Monofaze bağlantı şeması

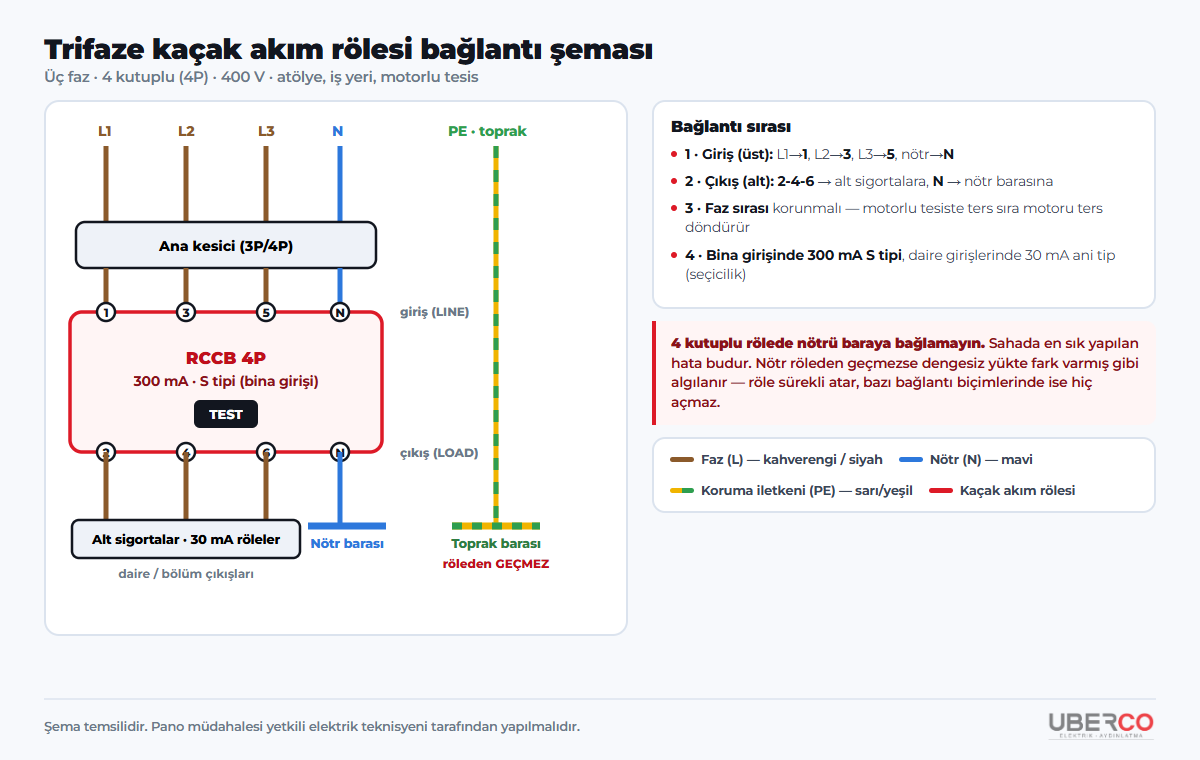

Trifaze bağlantı şeması

Trifazede en sık yapılan hata

Dört kutuplu bir rölede nötrün de röleden geçmesi zorunludur. Nötrü röleye uğratmadan doğrudan baraya bağlamak, sahada sık görülen bir hatadır.

Sonucu şu olur: röle nötrden dönen akımı göremez, her yükte fark varmış gibi algılar ve sürekli atar — ya da bağlantı biçimine göre hiç açmaz. İkisi de kötüdür; ikincisi tehlikelidir.

Trifaze tesiste tek fazlı röle kullanılamaz. Tersi de geçerlidir: tek fazlı bir daireye dört kutuplu röle takmak gereksiz maliyettir ve pano yerini boşuna doldurur.

Aynı hatta ikinci bir kaçak akım rölesi bağlanır mı?

Bağlanır — hatta çok katlı binalarda ve büyük tesislerde bağlanması gerekir. Ama tek şartla: seçicilik sağlanmalıdır.

Seçicilik şu demek: bir kaçak olduğunda yalnızca arızaya en yakın röle açmalı, üstteki ana röle kapalı kalmalıdır. Böylece bir dairedeki arıza tüm binanın elektriğini kesmez.

Seçicilik için iki koşul birden gerekir:

1. Değer farkı — üstteki rölenin eşiği alttakinden en az üç kat büyük olmalı. Uygulamada 300 mA / 30 mA ikilisi kullanılır, bu 10 kat farktır.
2. Zaman farkı — üstteki röle gecikmeli tip (S tipi), alttaki ani tip olmalı. Aksi halde ikisi aynı anda açar.

Doğru kurulum:

Bina girişi     →  300 mA · S tipi (gecikmeli) · yangın koruması
Daire girişi    →   30 mA · ani tip           · can güvenliği

Sık yapılan hata: aynı değerde iki röleyi (örneğin iki adet 30 mA) seri bağlamak. Bu durumda kaçak olduğunda hangisinin açacağı belirsizdir — genellikle ikisi birden açar ve seçiciliğin hiçbir faydası kalmaz.

Markalar arasında fark var mı?

Kaçak akım röleleri aynı standartlara göre üretilir (TS EN 61008-1 ve TS EN 61009-1), dolayısıyla temel işlev aynıdır. Fark şu başlıklarda ortaya çıkar:

En önemli uyarı şu: sertifikasız ya da çok ucuz rölelerde test butonu çalışsa bile cihaz gerçek bir kaçakta açmayabilir. Test butonu cihazın içinde yapay bir kaçak oluşturur; mekanizma o yapay kaçağa cevap verip gerçek kaçağa vermiyorsa, koruma yok demektir ama siz olduğunu sanırsınız.

Can güvenliği sağlayan bir cihazda en ucuzu aramak, korumanın kendisinden vazgeçmekle aynı kapıya çıkabilir. Marka tercihi kişisel olabilir; sertifika ve tip (A tipi) tercihe bırakılmaz.

Müşterilerimizin en çok sorduğu sorular

Dükkânda bu sorular neredeyse her hafta geliyor. Cevapları kataloglarda yazmıyor.

"Neden normal sigortadan bu kadar pahalı? Bu parayı vermeye değer mi?"

Fiyat farkının sebebi içindeki iş.

Otomatik sigorta basit bir mekanizmadır: bir bimetal şerit ısınınca eğilir, bir bobin aşırı akımda mandalı iter. Ölçtüğü şey büyük akımlardır — 16, 20, 32 amper.

Kaçak akım rölesi ise 0,03 amperi ölçmek zorundadır. İçinde faz ve nötrün birlikte geçtiği bir toroidal akım transformatörü, bu minik farkı algılayan bir sargı ve milisaniyeler içinde tetiklenen hassas bir açma mekanizması vardır. Ayrıca test devresi ve sertifikasyon süreci eklenir.

Değer mi sorusunun cevabı ise şu: röle bir kez işini yaparsa, ödediğiniz farkı zaten karşılamıştır. Karşılaştırma sigortayla değil, korumadığı şeyle yapılmalıdır.

"Çocuğumu korur mu?"

Büyük ölçüde evet — ama tek başına değil.

30 mA eşiği, yetişkin bir insanda kalp ritminin bozulmasına yol açan akımın altında kalacak şekilde seçilmiştir. Röle bu değeri 30 milisaniyeden kısa sürede kestiği için, akım vücuttan geçse bile kalıcı hasar bırakacak süreye ulaşamaz.

Çocukta durum daha hassastır. Vücut direnci yetişkininkinden düşüktür — aynı gerilimde daha fazla akım geçer. Üstelik çocuk tehlikeyi tanımaz: prizin deliği ilgi çeker, el ıslakken kurulanmaz, yerdeki uzatma kablosu oyuncak olur. Yani riski azaltan değil, artıran bir davranış tarafı da vardır.

Bu yüzden şunu net söylemek gerekir: röle son savunma hattıdır. Çocuk için asıl koruma sırası şöyledir:

1. Çocuk korumalı priz — prizin içindeki obtüratör, tek delikten giren cismin geçmesini engeller. İlk bariyer budur. Çocuklu evlerde duvar prizlerinin yanı sıra çoklu grup prizlerin de çocuk korumalı olması gerekir — yerde duran uzatma kabloları çocuğun en kolay ulaştığı yerdir.
2. Topraklama — kaçağı insan dokunmadan önce toprağa yönlendirir
3. Kaçak akım rölesi — ilk ikisi yetmezse devreyi keser

Ek olarak şok korumalı priz kullanmak, özellikle çocuk odası ve oyun alanlarında koruma katmanını bir kademe yükseltir.

"Kedim, köpeğim için de geçerli mi?"

Evet — hatta bazı durumlarda insandan daha kritik hale gelir.

Sebebi iki tane. Birincisi direnç: hayvanın vücut direnci insanınkinden düşüktür, tüyü ıslakken daha da düşer — aynı gerilimde daha fazla akım geçer. İkincisi duruş: dört ayak üzerinde duran bir hayvanda akım ön ve arka ayaklar arasında, yani gövdenin içinden, kalbe yakın bir güzergâhtan geçer. İnsanda çoğu zaman el ile ayak arasında daha uzun bir yol izler.

Evde riskin en sık başladığı yerler şunlardır:

• • Kemirilen kablo. Şarj kablosu, uzatma, lamba kablosu. Yavru kedi ve köpekler diş değiştirirken kabloyu hedef alır. Yalıtım bir kez delinince kaçak başlar ve gözle görülmez.
• • Su ve mama kabının yanındaki priz. Devrilen kap, yerdeki uzatmaya ya da prize sıçrar. Ev içindeki en sık ıslanma sebebi budur.
• • Islak patiyle zemin. Banyodan çıkan, yağmurdan gelen hayvan zemine tam temas halindedir.
• • Akvaryum ısıtıcısı, filtre, kafes lambası, terraryum ısıtıcısı. Sürekli su ve nemle çalışan cihazlardır; yalıtımları en hızlı yaşlanan grup bunlardır.
• • Yerde duran grup priz. Hem kemirilir hem üstüne su dökülür — üstelik hayvanın en kolay ulaştığı yerdedir.

Yapılması gerekenler:

• • Evde 30 mA kaçak akım rölesi bulunmalı. Hayvan da bu korumanın kapsamındadır; ayrı bir cihaz gerekmez.
• • Kablolar spiral ya da kablo kanalı içine alınmalı, yerde serbest bırakılmamalıdır.
• • Akvaryum ve terraryum cihazları şok korumalı prizden beslenmeli, grup prizler su kabının yakınında tutulmamalıdır.
• • Topraklama ihmal edilmemelidir; röle son katmandır, ilki topraklamadır.

Bahçe, kulübe ve kümes gibi dış alanlarda risk daha yüksektir: zemin ıslak topraktır, hayvan doğrudan onun üzerinde durur, akımın toprağa ulaşması için hazır bir yol vardır. Bu hatlar ev devresinden ayrı çekilmeli ve kendi 30 mA rölesiyle korunmalıdır.

Son bir uyarı: hayvanın bulunduğu evde rölenin sık atması "cihaz arızalı" diye yorumlanıp devre dışı bırakılmamalıdır. Röle orada çoğu zaman gerçek bir kaçağı görüyordur — ve hayvan, o kaçağı size anlatamayacak olandır.

"Evimizde topraklama yok, ne yapacağız?"

Türkiye'de eski yapıların büyük kısmında bu sorun var ve cevabı iki katmanlı.

Teknik cevap: evet, röle topraklamasız da çalışır. Çünkü röle toprağı ölçmez — faz ile nötr arasındaki farkı ölçer. Kaçak nereden giderse gitsin, geri dönmeyen akımı görür.

Ama koruma biçimi değişir. Farkı şöyle düşünün:

Yani topraklamasız bir tesisatta röle sizi korur, ama korumaya başladığı an zaten çarpıldığınız andır. Röle o çarpılmayı ölümcül olmaktan çıkarır; yaşanmamış hale getirmez.

Bir uyarı daha: üzerinizden geçen akım 30 mA'in altında kalırsa röle açmaz — o akım da acı verir, sadece öldürmez.

Pratikte ne yapmalı:

• • Topraklama yoksa kaçak akım rölesi kesinlikle takılmalı — hiç yoktan çok iyidir, bu tartışmasızdır
• • Ama röle topraklamanın yerine geçmez, geçici çözüm sayılmalıdır
• • Topraklama tesisatı zaten Elektrik İç Tesisleri Yönetmeliği gereği zorunludur
• • Daire içinde topraklama çekilmesi çoğu zaman sanıldığı kadar pahalı değildir; bina ortak topraklamasına bağlanabiliyorsa iş daha da kolaydır. Gereken malzemeler topraklama ürünleri ve sarı/yeşil koruma iletkeni kategorilerinde
• • Prizde topraklama olup olmadığını voltaj dedektörü veya kontrol kalemi ile hızlıca kontrol edebilirsiniz

Kısacası: röle taktırın, ama topraklamayı da yaptırma listenizden çıkarmayın.

Evlerde kaçak akım rölesi zorunlu mu?

Evet. Elektrik İç Tesisleri Yönetmeliği gereği konut tesisatlarında kaçak akım koruması zorunludur. Yeni yapılan ve tadilat gören tesisatlarda denetlenen kalemlerden biridir.

İşyerlerinde ise ayrıca İş Sağlığı ve Güvenliği denetimlerinin ilk baktığı noktalardandır.

Rölenin çalıştığından nasıl emin olunur?

Her kaçak akım rölesinin üzerinde T ya da Test yazan bir buton vardır. Bu buton, cihazın içinde yapay bir kaçak oluşturur.

Butona bastığınızda röle anında atmalıdır. Atmıyorsa cihaz görevini yapmıyor demektir ve değiştirilmelidir.

Bu testin ayda bir yapılması önerilir. Otuz saniyelik bir işlemdir ve rölenin yıllar içinde sessizce bozulup bozulmadığını anlamanın tek yoludur.

Özet

• • Sigorta kabloyu, kaçak akım rölesi insanı korur. İkisi birbirinin yerine geçmez.
• • Röle atıyorsa çoğu zaman görevini yapıyordur — kapatılmaz, sebebi aranır.
• • Konutta doğru değer 30 mA, doğru tip A tipi'dir.
• • Röle ana sigortadan sonra, alt sigortalardan önce bağlanır.
• • Yön etiketine bakın. Tek yönlü bir röle ters bağlanırsa test butonu çalışır ama gerçek kaçakta açmayabilir.
• • Trifazede nötr de röleden geçmeli. Nötrü doğrudan baraya bağlamak sürekli atmaya ya da hiç açmamaya yol açar.
• • İki röle seri bağlanacaksa seçicilik şart: üstte 300 mA gecikmeli (S tipi), altta 30 mA ani.
• • Belirli aralıklarla atıyorsa termostatlı bir cihaz arayın — termosifon, buzdolabı defrost, kombi.
• • Test butonuna ayda bir basın. Atmıyorsa röle bozuktur.
• • 300 mA'lik röle yangın korumasıdır, can güvenliği sağlamaz.
• • Markadan çok tip ve sertifika önemlidir. Sertifikasız röle, olmayan koruma demektir.
• • Topraklama yoksa da röle takılır — ama o zaman koruma "biri dokunduğunda" devreye girer. Röle topraklamanın yerine geçmez.

---

Panonuzda kaçak akım rölesi var mı, değeri kaç? Kapağı açıp bakmak beş saniye sürer — test butonu olan modül odur.

İhtiyacınız olabilecek ürünler

Koruma cihazları

• • Kaçak akım röleleri — 30 mA can güvenliği, 300 mA yangın koruması
• • Koruma röleleri — voltaj ve akım koruyucular, faz koruma
• • Elektrik sigortaları — otomatik sigorta, C ve B tipi
• • Otomatik şalterler — ana kesici ve devre koruması
• • Motor koruma şalterleri — motorlu tesisler için termik koruma
• • Pano tipi modüller — zaman rölesi, kontaktör, sayaç
• • Pano ve aksesuarları — ray, kapak, klemens, bara
• • Otomasyon ve şalt malzemeleri — tüm şalt grubu

Priz ve güvenlik

• • Akım korumalı prizler — şok korumalı, dahili koruma devreli
• • Fiş ve prizler — çocuk korumalı ve topraklı modeller
• • Grup prizler — çoklu priz ve uzatma kabloları
• • Priz grupları — masaüstü ve kablolu modeller
• • Anahtar ve prizler — sıva altı ve sıva üstü seriler

Tesisat malzemeleri

• • Topraklama ürünleri — çubuk, iletken, bara ve bağlantı elemanları
• • NYAF kablolar — çok telli esnek iletken
• • Kablolar — NYA, NYM, NYY ve tüm kesitler
• • İzolasyon malzemeleri — bant, makaron, ek malzemesi
• • Voltaj dedektörleri — kontrol kalemi ve test cihazları

Öne çıkan ürünler

• • Siemens 5SV5312-6 · 25A 30mA Faz+Nötr Kaçak Akım Rölesi — konutta en çok tercih edilen değer
• • Cata CT-9199 · Akıllı Voltaj Akım Koruyucu Trifaze 63 A — cihazları gerilim dalgalanmasından korur
• • Galaxy D380 · Trifaze Voltaj ve Akım Koruyucu — faz kaybı ve faz sırası koruması
• • Mutlusan Tekli Şok Korumalı Priz — topraklı, çocuk korumalı

---

Seçim konusunda emin değil misiniz? Panonuzun fotoğrafını 0505 625 41 00 numaralı WhatsApp hattımıza gönderin — hangi cihaza ihtiyacınız olduğunu birlikte belirleyelim.

---

Kaynaklar

• • Elektrik İç Tesisleri Yönetmeliği, Madde 18 — kaçak akım koruma şalteri kullanımını zorunlu kılan düzenleme. Bu maddeye aykırı tesislere işletme izni verilmez.
• • TS EN 61008-1 — Aşırı akım korumasız kaçak akım kesicileri (RCCB) ürün standardı
• • TS HD 60364-4-41 / IEC 60364-4-41 — Alçak gerilim tesislerinde koruma; 30 mA'in "ek koruma" sınırı olarak tanımlandığı standart
• • TS EN 61009-1 — Aşırı akım korumalı kaçak akım kesicileri (RCBO)

Bu yazı genel bilgilendirme amaçlıdır. Tesisatınızdaki uygulama, mevcut pano yapısına ve yük dağılımına göre değişir. Pano müdahalesi yetkili elektrik teknisyeni tarafından yapılmalıdır.
